Optische Kamera-Kommunikation: Überblick, Anwendungsfälle, Herausforderungen und zukünftige Trends

Ein umfassender Überblick über die optische Kamera-Kommunikation (OCC) mit Schwerpunkt auf Standardisierung, Kanalcharakterisierung, Modulation, Kodierung, Synchronisation, Signalverarbeitung, Lokalisierung, Navigation, Bewegungserfassung und intelligenten Transportsystemen.
rgbcw.org | PDF Size: 0.9 MB
Bewertung: 4.5/5
★ ★ ★ ★ ★
Ihre Bewertung
Sie haben dieses Dokument bereits bewertet

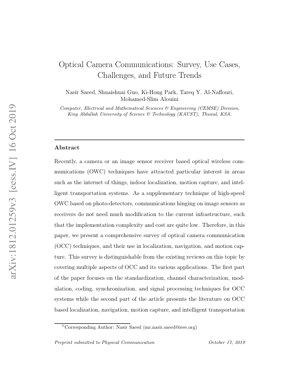

PDF-Dokumentendeckel - Optische Kamera-Kommunikation: Überblick, Anwendungsfälle, Herausforderungen und zukünftige Trends
PDF-Dokument anzeigen PDF herunterladen PDF übersetzen
Startseite » Dokumentation » Optische Kamera-Kommunikation: Überblick, Anwendungsfälle, Herausforderungen und zukünftige Trends

Inhaltsverzeichnis

1. Einleitung

Die optische Kamera-Kommunikation (OCC) ist eine aufstrebende Technologie der optischen drahtlosen Kommunikation (OWC), die Bildsensoren (Kameras) als Empfänger und Leuchtdioden (LEDs) als Sender nutzt. Im Gegensatz zu herkömmlichen OWC-Systemen auf Photodiodenbasis nutzt OCC die Allgegenwart von Kameras in Smartphones, Fahrzeugen und IoT-Geräten und ermöglicht so eine kostengünstige, wenig komplexe Kommunikation mit minimalen Infrastrukturänderungen. Die Nachfrage nach mobilen Daten wächst jährlich um 42 %, und das monatliche globale mobile Datenvolumen wird bis 2023 voraussichtlich 100 Exabyte übersteigen. OCC bietet eine vielversprechende Lösung, indem es das riesige unlizenzierte optische Spektrum (350 nm bis 1550 nm) für eine energieeffiziente, sichere und störungstolerante Kommunikation nutzt. Dieser Überblick bietet eine umfassende Darstellung der OCC-Techniken, Standardisierungsbemühungen, Kanalcharakterisierung, Modulationsschemata, Synchronisationsmethoden und verschiedener Anwendungen, darunter Lokalisierung, Navigation, Bewegungserfassung und intelligente Transportsysteme (ITS).

2. OCC-Systemarchitektur und Grundlagen

OCC-Systeme bestehen typischerweise aus einem LED-Sender und einem Kameraempfänger. Der Sender moduliert die Intensität des LED-Lichts, um Daten einzubetten, während die Kamera die Lichtschwankungen über die Zeit erfasst. Das grundlegende Prinzip basiert auf dem Rolling-Shutter-Effekt, bei dem der Kamerasensor die Pixelzeilen nacheinander erfasst, was eine hohe Datenübertragungsrate selbst bei Kameras mit niedriger Bildrate ermöglicht. Das System kann in zwei Haupttypen unterteilt werden: (1) sichtbares Licht (VLC) basierte OCC, die sichtbare LEDs verwendet, und (2) Infrarot (IR) basierte OCC, die IR-LEDs für verdeckte oder nächtliche Kommunikation verwendet. Der Hauptvorteil von OCC gegenüber herkömmlicher PD-basierter VLC ist die Fähigkeit, mehrere Sender räumlich zu trennen, was Mehrfach-Eingabe-Mehrfach-Ausgabe (MIMO)-Kommunikation sowie gleichzeitige Lokalisierung und Kommunikation ermöglicht.

3. Standardisierung und Kanalcharakterisierung

Der Standard IEEE 802.15.7-2018 definiert OCC als eine wichtige physikalische Schichttechnologie für die optische drahtlose Kommunikation. Der Standard spezifiziert Modulationsschemata, Rahmenstrukturen und Datenraten für OCC. Die Kanalcharakterisierung für OCC umfasst die Modellierung des optischen Pfadverlusts, des Umgebungslichtrauschens und der Antwortcharakteristik der Kamera. Das Kanalmodell kann wie folgt ausgedrückt werden:

$P_{rx} = P_{tx} \cdot H(0) + n(t)$

wobei $P_{rx}$ die empfangene optische Leistung, $P_{tx}$ die gesendete Leistung, $H(0)$ der Gleichstrom-Kanalgewinn und $n(t)$ das additive Rauschen (einschließlich Schrotrauschen, thermischem Rauschen und Umgebungslichtstörungen) ist. Der Kanalgewinn für eine Sichtverbindung (LOS) ist gegeben durch:

$H(0) = \frac{(m+1)A}{2\pi d^2} \cos^m(\phi) \cos(\psi) \cdot \text{rect}(\psi/\Psi_c)$

wobei $m$ die Lambert’sche Emissionsordnung, $A$ die Detektorfläche, $d$ die Entfernung, $\phi$ der Abstrahlwinkel, $\psi$ der Einfallswinkel und $\Psi_c$ das Sichtfeld der Kamera ist.

4. Modulations- und Kodierungsverfahren

OCC verwendet verschiedene Modulationstechniken, um Daten in Lichtintensitätsschwankungen zu kodieren. Übliche Verfahren umfassen:

Zur Verbesserung der Zuverlässigkeit werden Vorwärtsfehlerkorrekturcodes (FEC) wie Reed-Solomon- und Faltungscodes verwendet. Die Datenrate $R$ für ein Rolling-Shutter-OCC-System kann wie folgt angenähert werden:

$R = \frac{N_{rows} \cdot f_{frame}}{N_{bits\_per\_row}}$

wobei $N_{rows}$ die Anzahl der Zeilen im Bildsensor, $f_{frame}$ die Bildrate und $N_{bits\_per\_row}$ die Anzahl der pro Zeile kodierten Bits ist.

5. Synchronisation und Signalverarbeitung

Die Synchronisation in OCC ist für die zuverlässige Datenwiederherstellung entscheidend. Zu den Techniken gehören:

Zu den Schritten der Signalverarbeitung gehören: (1) Bildaufnahme, (2) LED-Erkennung und -Verfolgung, (3) Intensitätsextraktion aus der ROI, (4) Demodulation und (5) Dekodierung. Das empfangene Signal-Rausch-Verhältnis (SNR) ist eine wichtige Leistungskennzahl, definiert als:

$SNR = \frac{(R \cdot P_{rx})^2}{\sigma_{shot}^2 + \sigma_{thermal}^2 + \sigma_{ambient}^2}$

wobei $R$ die Responsivität des Kamerasensors ist und die $\sigma^2$-Terme die Varianzen des Schrotrauschens, des thermischen Rauschens bzw. des Umgebungslichtrauschens darstellen.

6. OCC-basierte Lokalisierung und Navigation

OCC ermöglicht eine genaue Innenraumlokalisierung, indem LED-Leuchten als Ankerpunkte verwendet werden. Die Kamera erfasst die IDs oder Positionen mehrerer LEDs, und die Position des Empfängers wird mit Techniken wie den folgenden geschätzt:

Die Lokalisierungsgenauigkeit kann unter idealen Bedingungen im Zentimeterbereich liegen (z. B. 5-10 cm). Navigationssysteme integrieren OCC mit Trägheitssensoren (IMU) für eine nahtlose Innen- und Außenpositionierung.

7. OCC für Bewegungserfassung und intelligente Transportsysteme

OCC wird zur Bewegungserfassung verwendet, indem die Position mehrerer LED-Marker verfolgt wird, die an einem sich bewegenden Objekt angebracht sind. Die Kamera erfasst die Positionen der Marker über die Zeit und ermöglicht so die 3D-Rekonstruktion der Bewegung. In intelligenten Transportsystemen (ITS) ermöglicht OCC die Fahrzeug-zu-Fahrzeug (V2V)- und Fahrzeug-zu-Infrastruktur (V2I)-Kommunikation unter Verwendung von Fahrzeugscheinwerfern und Ampeln als Sender. Zu den Anwendungen gehören:

Die Datenrate in der Fahrzeug-OCC kann mehrere kbit/s erreichen, was für sicherheitskritische Nachrichten ausreicht.

8. Herausforderungen und zukünftige Trends

Zu den wichtigsten Herausforderungen für OCC gehören:

Zu den zukünftigen Trends gehören:

9. Ursprüngliche Analyse

Kernaussage: Dieser Überblick positioniert OCC als eine pragmatische, kostengünstige Brücke zwischen der optischen und der digitalen Welt, aber sein wahrer Wert liegt nicht im Wettbewerb mit Hochgeschwindigkeits-VLC oder HF, sondern in der Ermöglichung einer allgegenwärtigen, räumlich bewussten Kommunikation in Szenarien, in denen herkömmliche Empfänger versagen (z. B. hohes Umgebungslicht, Mobilität, Umgebungen mit mehreren Sendern). Die Stärke des Papiers liegt in seiner ganzheitlichen Abdeckung von der physikalischen Schicht bis zu den Anwendungen, aber es fehlt ein kritischer quantitativer Vergleich der Leistung von OCC mit anderen OWC-Technologien unter realistischen Bedingungen.

Logischer Ablauf: Das Papier schreitet logisch von den Grundlagen (Architektur, Kanal) zu den ermöglichenden Techniken (Modulation, Kodierung, Synchronisation) und dann zu den Anwendungen (Lokalisierung, ITS, Bewegungserfassung) fort. Diese Struktur ist für einen Überblick effektiv, aber der Übergang zwischen den Abschnitten könnte fließender sein, und die Tiefe variiert erheblich (z. B. ist die Modulation detailliert, während die Signalverarbeitung oberflächlich ist).

Stärken und Schwächen: Die Hauptstärke ist die umfassende Taxonomie der OCC-Techniken und -Anwendungen, die es zu einer wertvollen Referenz macht. Das Papier leidet jedoch unter einem Mangel an kritischer Analyse praktischer Einschränkungen. So wird beispielsweise der Rolling-Shutter-Effekt erwähnt, aber der Kompromiss zwischen Datenrate und Bildrate unter verschiedenen Lichtbedingungen nicht quantifiziert. Darüber hinaus ist die Diskussion über die Standardisierung (IEEE 802.15.7) kurz und geht nicht auf die langsame Einführung von OCC in kommerziellen Produkten ein. Das Papier übersieht auch die erhebliche Herausforderung des Stromverbrauchs in mobilen OCC-Empfängern, die ein kritisches Hindernis für Smartphone-basierte Anwendungen darstellt. Wie die Autoren des CycleGAN-Papiers (Zhu et al., 2017) anmerkten, ist die Domänenanpassung für den Einsatz in der realen Welt entscheidend, und OCC-Systeme benötigen ähnlich robuste Trainingsdaten für die KI-basierte Demodulation in verschiedenen Umgebungen.

Handlungsorientierte Erkenntnisse: Für Forscher unterstreicht das Papier die Notwendigkeit (1) standardisierter Benchmarking-Frameworks zum Vergleich von OCC-Systemen unter konsistenten Bedingungen, (2) energieeffizienter Signalverarbeitungsalgorithmen für mobile Plattformen und (3) hybrider OCC-HF-Protokolle, die das räumliche Bewusstsein von OCC und die hohe Datenrate von HF nutzen. Für die Industrie ist die vielversprechendste kurzfristige Anwendung die Innenraumlokalisierung für den Einzelhandel und die Logistik, wo OCC bestehende Wi-Fi- und BLE-Lösungen mit höherer Genauigkeit (unter 10 cm) zu geringen Kosten ergänzen kann. Die Diskussion des Papiers über ITS ist ebenfalls aktuell, aber die niedrige Datenrate (kbit/s) beschränkt sie auf Sicherheitsmeldungen, nicht auf Unterhaltungsdienste. Zukünftige Arbeiten sollten sich auf die Integration von OCC mit 5G-Sidelink für die kooperative Wahrnehmung konzentrieren.

10. Technische Details und mathematische Formulierung

Die Leistung eines OCC-Systems wird grundlegend durch die Bildrate der Kamera und das Modulationsschema begrenzt. Für eine Rolling-Shutter-Kamera kann die erreichbare Datenrate $R$ wie folgt ausgedrückt werden:

$R = \frac{N_{rows} \cdot f_{frame}}{N_{bits\_per\_row}}$

Beispielsweise beträgt die Datenrate bei einer 1080p-Kamera (1920x1080 Pixel) mit 30 Bildern pro Sekunde und Kodierung von 1 Bit pro Zeile $1080 \times 30 = 32,4$ kbit/s. Die Verwendung einer mehrstufigen Modulation (z. B. 4-PAM) kann dies auf 64,8 kbit/s verdoppeln. Die effektive Rate wird jedoch durch Synchronisations-Overhead und Fehlerkorrektur reduziert.

Die Kanalkapazität $C$ für eine OCC-Verbindung unter schrotrauschbegrenzten Bedingungen ist gegeben durch:

$C = B \cdot \log_2(1 + SNR)$

wobei $B$ die Bandbreite der Kamera ist (typischerweise durch die Bildrate begrenzt, z. B. 30 Hz). Dies ergibt eine sehr niedrige Kapazität (z. B. $C \approx 30 \cdot \log_2(1+100) \approx 200$ bit/s), weshalb OCC nicht für Anwendungen mit hohen Datenraten geeignet ist. Durch die Verwendung von räumlichem Multiplexing (MIMO) mit mehreren LEDs kann die Kapazität jedoch linear mit der Anzahl der Sender erhöht werden.

11. Experimentelle Ergebnisse und Diagramme

Der Überblick verweist auf mehrere experimentelle Studien. Beispielsweise besteht ein typischer OCC-Testaufbau aus einem LED-Array (z. B. 4x4 RGB-LEDs) und einer Smartphone-Kamera (z. B. 30 fps, 1080p). Die experimentellen Ergebnisse zeigen:

Ein typisches Diagramm (hier nicht dargestellt) würde die OCC-Systemarchitektur veranschaulichen: einen LED-Sender, der von einer Datenquelle moduliert wird, einen optischen Kanal (einschließlich Umgebungslicht), einen Kameraempfänger mit einem Objektiv und Bildsensor sowie einen Signalverarbeitungsblock, der die dekodierten Daten ausgibt. Ein weiteres Diagramm würde den Rolling-Shutter-Effekt zeigen: eine Reihe heller und dunkler horizontaler Streifen auf dem aufgenommenen Bild, wobei die Breite jedes Streifens die Bitdauer kodiert.

12. Beispiel eines analytischen Rahmens

Betrachten Sie ein einfaches OCC-basiertes Innenraumlokalisierungssystem. Der Rahmen umfasst die folgenden Schritte:

  1. Einrichtung: Vier LED-Leuchten werden an bekannten Positionen $(x_i, y_i, z_i)$ für $i=1,2,3,4$ installiert. Jede LED sendet eine eindeutige ID unter Verwendung von OOK-Modulation mit 1 kbit/s.
  2. Datenerfassung: Eine Smartphone-Kamera nimmt ein Video mit 30 fps auf. Der Bildverarbeitungsalgorithmus erkennt die vier LEDs in jedem Bild und extrahiert ihre IDs und Pixelkoordinaten $(u_i, v_i)$.
  3. Winkelschätzung: Unter Verwendung der intrinsischen Parameter der Kamera (Brennweite $f$, Hauptpunkt $(c_x, c_y)$) werden die Ankunftswinkel $\theta_i$ und $\phi_i$ berechnet:

$\theta_i = \arctan\left(\frac{u_i - c_x}{f}\right)$, $\phi_i = \arctan\left(\frac{v_i - c_y}{f}\right)$

  1. Positionsschätzung: Unter Verwendung der bekannten LED-Positionen und der geschätzten Winkel wird die Position des Empfängers $(x_r, y_r, z_r)$ mittels Triangulation (z. B. Minimierung der kleinsten Quadrate) gelöst.
  2. Ausgabe: Die geschätzte Position wird mit einer Genauigkeit von ±10 cm auf dem Smartphone-Bildschirm angezeigt.

Dieser Rahmen demonstriert die Integration von Kommunikation (ID-Empfang) und Sensorik (Lokalisierung) in einem einzigen OCC-System.

13. Zukünftige Anwendungen und Ausblick

OCC ist bereit, in mehreren aufstrebenden Bereichen eine Schlüsselrolle zu spielen:

Die Konvergenz von OCC mit KI, 5G/6G und Edge Computing wird neue Fähigkeiten erschließen und es zu einem Eckpfeiler zukünftiger optischer drahtloser Netzwerke machen.

14. Referenzen

  1. N. Saeed, S. Guo, K.-H. Park, T. Y. Al-Naffouri, and M.-S. Alouini, "Optical Camera Communications: Survey, Use Cases, Challenges, and Future Trends," Physical Communication, vol. 37, 2019.
  2. J.-Y. Kim, S.-Y. Jung, and K.-D. Kim, "Rolling Shutter Camera Communication Using LED Array," IEEE Photonics Journal, vol. 10, no. 2, 2018.
  3. P. H. Pathak, X. Feng, P. Hu, and P. Mohapatra, "Visible Light Communication, Networking, and Sensing: A Survey, Potential and Challenges," IEEE Communications Surveys & Tutorials, vol. 17, no. 4, 2015.
  4. Z. Zhu, T. Park, P. Isola, and A. A. Efros, "Unpaired Image-to-Image Translation using Cycle-Consistent Adversarial Networks," in Proc. IEEE ICCV, 2017.
  5. IEEE Standard for Local and Metropolitan Area Networks–Part 15.7: Short-Range Optical Wireless Communications, IEEE Std 802.15.7-2018.
  6. T. Komine and M. Nakagawa, "Fundamental Analysis for Visible-Light Communication System using LED Lights," IEEE Transactions on Consumer Electronics, vol. 50, no. 1, 2004.
  7. Y. Goto, I. Takai, T. Yamazato, H. Okada, T. Fujii, S. Kawahito, S. Arai, T. Yendo, and K. Kamakura, "A New Automotive VLC System Using Optical Communication Image Sensor," IEEE Photonics Journal, vol. 8, no. 3, 2016.
  8. M. S. Islim, S. Videv, M. Safari, E. Xie, J. J. D. McKendry, J. Herrnsdorf, E. Gu, M. D. Dawson, and H. Haas, "The Impact of Solar Irradiance on Visible Light Communications," Journal of Lightwave Technology, vol. 36, no. 12, 2018.
