1. Introduzione & Panoramica

Questo documento analizza un nuovo codice Run-Length Limited (RLL), denominato 5B10B, proposto per sistemi di Comunicazione a Luce Visibile (VLC). L'innovazione principale risiede nel suo progetto, che mira a fornire l'essenziale bilanciamento DC richiesto per un'illuminazione senza sfarfallio, incorporando simultaneamente capacità potenziate di correzione d'errore—una combinazione spesso assente nei tradizionali codici RLL come Manchester, 4B6B e 8B10B prescritti dallo standard IEEE 802.15.7.

La motivazione deriva dalla natura duale della VLC, dove i Diodi Emettitori di Luce (LED) devono fornire sia illuminazione che trasmissione dati. Ciò impone vincoli stringenti sul segnale trasmesso per evitare fluttuazioni di luminosità percettibili (sfarfallio) che possono essere dannose o fastidiose. Mentre i codici RLL standard affrontano il bilanciamento DC e il controllo della lunghezza di sequenza, tipicamente offrono una debole correzione d'errore intrinseca, spesso rendendo necessari ulteriori e complessi stadi di Correzione d'Errore in Avanti (FEC) che riducono la velocità effettiva dei dati.

2. Codice 5B10B Proposto

Il codice proposto è un codice a blocchi che mappa parole dati da 5 bit a parole codice da 10 bit, risultando in un tasso di codifica di $R = \frac{5}{10} = 0.5$.

2.1 Struttura & Mappatura del Codice

La codifica è definita da una tabella di ricerca (implicita nel PDF). Le parole codice da 10 bit sono specificamente progettate per possedere proprietà cruciali per la VLC.

2.2 Proprietà Chiave

  • Bilanciamento DC Rigoroso: Le parole codice sono progettate per mantenere una componente DC media prossima allo zero nel tempo, essenziale per la mitigazione dello sfarfallio come definito dal Periodo Massimo di Sfarfallio (MFTP).
  • Limitazione della Lunghezza di Sequenza: Limita le sequenze consecutive di bit identici (es., '1' o '0'), garantendo il recupero del clock e la stabilità del segnale.
  • Rilevamento/Correzione d'Errore Potenziato: Lo spazio delle parole codice ($2^{10}$ possibilità per mappare $2^5$ parole dati) consente una distanza di Hamming maggiore tra parole codice valide rispetto a codici più semplici, permettendo un certo livello di rilevamento e correzione d'errore durante la decodifica.
  • Bassa Complessità: Mantiene una struttura di codifica/decodifica semplice, probabilmente basata su una tabella di ricerca, preservando il vantaggio di bassa complessità dei tradizionali codici RLL.

3. Analisi Tecnica & Prestazioni

3.1 Meccanismo di Correzione d'Errore

La capacità di correzione d'errore non deriva da un controllo di parità aggiunto ma è intrinseca al progetto del codice. Selezionando attentamente quali sequenze da 10 bit rappresentano i 32 possibili ingressi da 5 bit, la distanza di Hamming minima ($d_{min}$) tra due qualsiasi parole codice valide è massimizzata. Un decodificatore può quindi identificare un blocco ricevuto da 10 bit, possibilmente errato, come la parola codice valide più vicina ad esso in distanza di Hamming, correggendo un numero limitato di errori di bit. Questa è una forma di codifica a blocchi.

3.2 Bilanciamento DC & Mitigazione dello Sfarfallio

Il codice garantisce che la somma digitale cumulativa (RDS) o la disparità del flusso di bit trasmesso sia limitata. Ciò è critico perché nella VLC che utilizza la Modulazione On-Off Keying (OOK), un '1' tipicamente accende il LED e uno '0' lo spegne. Uno squilibrio prolungato causerebbe un periodo visibilmente luminoso o scuro, violando gli standard sullo sfarfallio. Il progetto del codice 5B10B controlla esplicitamente ciò.

3.3 Analisi Comparativa con Codici Standard

  • vs. Manchester (1B2B, R=0.5): Manchester ha una transizione garantita al centro di ogni bit, offrendo un eccellente recupero del clock ma nessuna correzione d'errore. Il 5B10B fornisce un tasso di codifica simile con maggiore resilienza agli errori.
  • vs. 4B6B (R≈0.67) & 8B10B (R=0.8): Questi hanno tassi di codifica più alti ma una correzione d'errore intrinseca più debole. Il 5B10B proposto scambia parte del tasso di codifica per prestazioni di errore significativamente più forti, potenzialmente semplificando o addirittura eliminando la necessità di un codice FEC esterno in condizioni di SNR moderate.
  • vs. Schemi Concatenati (es., RS + 8B10B): Mentre i codici concatenati (come quelli che usano Reed-Solomon) offrono una correzione potente, aggiungono latenza e complessità. Il 5B10B mira a un punto ottimale: migliore del RLL di base, più semplice di un FEC completo.

4. Risultati Sperimentali & Simulazione

Il PDF indica che l'analisi teorica e i risultati di simulazione dimostrano la superiorità del codice 5B10B. Per trasmissioni modulate OOK su canali con un Rapporto Segnale-Rumore (SNR) da moderato ad alto, il codice proposto supera le tecniche standard in termini di Tasso di Errore sui Bit (BER).

Descrizione Ipotetica del Grafico: Un grafico BER vs. SNR mostrerebbe probabilmente tre curve: 1) 8B10B standard (BER floor alto), 2) 8B10B con codice RS esterno (curva ripida, prestazioni migliori ma complessa), e 3) Il 5B10B proposto (curva situata tra le due, offrendo un BER migliore dell'8B10B standard senza la piena complessità della codifica concatenata). Il "ginocchio" della curva 5B10B si verificherebbe a un SNR inferiore rispetto al codice RLL standard, indicando la sua maggiore robustezza.

5. Prospettiva dell'Analista: Intuizione Fondamentale & Critica

Intuizione Fondamentale: Il codice 5B10B di Reguera non è una rivoluzionaria svolta nel FEC; è una ri-ottimizzazione astuta e pragmatica del blocco di codifica del livello fisico per lo specifico e vincolato ambiente della VLC. Riconosce che in molte applicazioni IoT e VLC consumer (Li-Fi per il posizionamento indoor, controllo dell'illuminazione intelligente), il canale è spesso moderatamente benigno ma il costo del sistema e il budget di potenza sono severamente limitati. Il genio sta nell'incorporare una resilienza agli errori appena sufficiente per evitare l'overhead di uno stadio FEC separato, spostando efficacemente la frontiera di Pareto prestazioni-complessità.

Flusso Logico: L'argomentazione è solida: 1) La VLC ha bisogno di bilanciamento DC (anti-sfarfallio). 2) Gli standard usano codici RLL per questo. 3) Questi codici hanno un BER scarso. 4) Aggiungere FEC danneggia il tasso/complessità. 5) Quindi, progettare un nuovo codice RLL che intrinsecamente abbia proprietà di distanza migliori. La logica affronta direttamente un punto critico noto nello stack di protocollo.

Punti di Forza & Debolezze:
Punti di Forza: L'eleganza di una soluzione a codice singolo è il suo principale punto di forza. Semplifica il progetto del ricevitore, riduce la latenza ed è perfettamente allineata con sistemi embedded a basso costo e alto volume. La sua filosofia retrocompatibile (sostituire un blocco nella catena codificatore/decodificatore) favorisce l'adozione.
Debolezze: Il compromesso fondamentale è il tasso di codifica di 0.5. In un'era che insegue una maggiore efficienza spettrale, questo è un sacrificio significativo. Potrebbe non essere adatto per applicazioni VLC ad alta velocità dati. Inoltre, la sua correzione d'errore è limitata a errori di bit casuali all'interno di un blocco; errori a raffica o canali severi richiederebbero comunque un codice esterno. L'articolo, come lettera, probabilmente manca di un'analisi completa di complessità/velocità rispetto ai moderni codici quasi-capacità come i codici LDPC o Polar usati in 5G e Wi-Fi.

Approfondimenti Pratici: Per gli architetti di sistema: Considerate questo codice per collegamenti VLC sensibili al costo, con SNR moderato, dove la semplicità prevale sulla massima velocità dati. È ideale per reti di sensori, controllo industriale via luce o backhaul dati Li-Fi di base. Per i ricercatori: Questo lavoro evidenzia la nicchia poco esplorata della codifica congiunta sorgente-canale-linea per canali vincolati. Il passo successivo è esplorare versioni adattative o senza tasso di tali codici, forse utilizzando tecniche ispirate al principio di trasferimento di stile di CycleGAN ma applicate al progetto del segnale—trasformando le proprietà di un codice per adattarsi a condizioni dinamiche del canale.

6. Dettagli Tecnici & Formulazione Matematica

Le prestazioni possono essere parzialmente analizzate attraverso la distanza di Hamming minima ($d_{min}$). Per un codice a blocchi binario, il numero di errori rilevabili è $d_{min} - 1$ e il numero di errori correggibili (sotto decodifica a distanza limitata) è $t = \lfloor (d_{min} - 1)/2 \rfloor$.

Se il codice 5B10B è progettato come un codice a peso costante o con disparità strettamente limitata, ogni parola codice da 10 bit potrebbe avere esattamente cinque 1 e cinque 0 (peso=5). La distanza di Hamming tra due tali parole codice è pari e almeno 2. Un codice ben progettato potrebbe raggiungere una $d_{min}$ di 4 o 6, permettendo rispettivamente la correzione di 1 o 2 errori per blocco da 10 bit.

Il guadagno di codifica asintotico (per segnalazione ortogonale) rispetto alla trasmissione non codificata può essere approssimato come $G = 10 \log_{10}(R \cdot d_{min})$ dB. Per $R=0.5$ e $d_{min}=4$, $G \approx 3 \text{ dB}$. Ciò quantifica l'affermazione della "correzione d'errore potenziata".

7. Quadro di Analisi & Esempio Concettuale

Caso di Studio: Sistema di Posizionamento Li-Fi Indoor

Scenario: Una luce a LED sul soffitto trasmette il suo ID univoco e dati di posizione a una fotocamera di smartphone per la navigazione indoor.

Sfida: Il canale soffre di rumore moderato da luce ambientale e occasionali occlusioni. Lo smartphone ha una potenza di elaborazione limitata per la decodifica.

Approccio Standard (IEEE 802.15.7): Usare la codifica 8B10B. Per ottenere un posizionamento affidabile, potrebbe essere aggiunto un codice Reed-Solomon (RS) esterno. Ciò richiede al telefono di eseguire due stadi di decodifica (RLL + RS), aumentando il consumo energetico e la latenza, critici per il posizionamento in tempo reale.

Approccio 5B10B Proposto: Sostituire la catena 8B10B+RS con solo il decodificatore 5B10B. La correzione d'errore intrinseca del 5B10B gestisce il rumore moderato del canale. Il telefono decodifica più velocemente con minore potenza. Il compromesso è una riduzione del 37.5% della velocità dati grezza (da 0.8 a 0.5). Tuttavia, per trasmettere un ID breve e ripetitivo e le coordinate, questa velocità è sufficiente. Il sistema guadagna in semplicità, costo e durata della batteria.

Presa del Quadro: Questo esempio utilizza una semplice matrice decisionale: Condizione del Canale vs. Budget di Complessità del Sistema vs. Requisito di Velocità Dati. Il codice 5B10B mira al quadrante "Canale Moderato, Bassa Complessità, Velocità Dati Bassa-Moderata".

8. Prospettive Applicative & Direzioni Future

  • VLC IoT a Ultra-Basso Consumo: Dominio applicativo primario. Si pensi a sensori alimentati a batteria che comunicano via luce modulata a un hub centrale, dove l'energia di decodifica è fondamentale.
  • VLC Subacquea (UWVLC): I canali subacquei hanno elevata dispersione e attenuazione. Un codice robusto e semplice come il 5B10B potrebbe essere prezioso per collegamenti di comando e controllo affidabili a corto raggio tra veicoli subacquei autonomi (AUV) e stazioni di attracco.
  • Sensing e Comunicazione Integrati (ISAC): Nell'ISAC basata su VLC, dove la luce è usata sia per illuminare una stanza che per rilevare la presenza, il segnale di comunicazione deve essere eccezionalmente privo di sfarfallio e robusto. Il forte controllo DC e la resilienza agli errori del 5B10B lo rendono un candidato per la componente di comunicazione di un tale segnale a doppia funzione.
  • Ricerca Futura:
    • Tasso di Codifica Adattativo: Sviluppare una famiglia di codici (es., 5B10B, 6B10B) che possa adattare il tasso in base al feedback dell'SNR del canale.
    • Progettazione Assistita da Machine Learning: Utilizzare la discesa del gradiente o l'apprendimento per rinforzo (simile a come AlphaFold predice le strutture proteiche) per esplorare il vasto spazio dei possibili codici alla ricerca di quelli che ottimizzano una funzione multi-obiettivo (bilanciamento DC, $d_{min}$, lunghezza di sequenza).
    • Integrazione con Modulazioni Avanzate: Esplorare le prestazioni del codice con modulazioni di ordine superiore come OFDM nella VLC (DCO-OFDM, ACO-OFDM), dove le sue proprietà potrebbero aiutare a mitigare i problemi del Rapporto Potenza di Picco-Media (PAPR).

9. Riferimenti

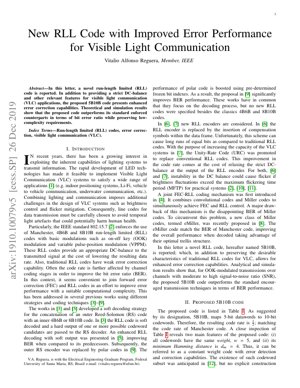

  1. Reguera, V. A. (Anno). New RLL Code with Improved Error Performance for Visible Light Communication. IEEE Communications Letters.
  2. IEEE Standard for Local and Metropolitan Area Networks–Part 15.7: Short-Range Wireless Optical Communication Using Visible Light, IEEE Std 802.15.7-2018.
  3. Autori. (Anno). Soft decoding of RS codes concatenated with an inner RLL code. Rivista/Conferenza Rilevante.
  4. Autori. (Anno). Joint FEC-RLL coding using convolutional and Miller codes. Rivista/Conferenza Rilevante.
  5. Autori. (Anno). Enhanced RLL decoding with soft output. Rivista/Conferenza Rilevante.
  6. Autori. (Anno). RLL encoder replacement via compensation symbols. Rivista/Conferenza Rilevante.
  7. Autori. (Anno). Unity-Rate Code (URC) for VLC capacity increase. Rivista/Conferenza Rilevante.
  8. Autori. (Anno). eMiller codes. Rivista/Conferenza Rilevante.
  9. Autori. (Anno). Polar codes with pre-determined frozen bits for VLC. Rivista/Conferenza Rilevante.
  10. Zhu, J., et al. (2015). Flicker Mitigation in Visible Light Communications. In: Advanced Optical Wireless Communication Systems. Cambridge University Press. (Esempio di fonte autorevole esterna sullo sfarfallio).
  11. Isola, P., et al. (2017). Image-to-Image Translation with Conditional Adversarial Networks. CVPR. (Riferimento a CycleGAN per ispirazione concettuale su compiti di trasformazione).
  12. 3GPP Technical Specification 38.212. Multiplexing and channel coding. (Riferimento per codici di canale moderni come i codici Polar).
