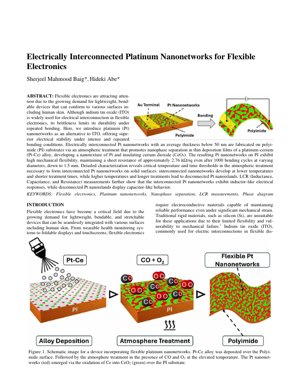

1. Introduzione & Panoramica
L'elettronica flessibile rappresenta un cambio di paradigma rispetto ai sistemi rigidi basati sul silicio, trainato dalla domanda di dispositivi indossabili, conformabili e leggeri. Un collo di bottiglia critico è stato il materiale conduttivo per le interconnessioni. Sebbene l'ossido di indio-stagno (ITO) sia onnipresente, la sua fragilità e la scarsità di indio sono limitazioni importanti. Questa ricerca presenta un'alternativa convincente: nanonetwork di Platino (Pt) elettricamente interconnessi fabbricati su substrati flessibili di poliammide (PI). L'innovazione principale risiede in un semplice processo di trattamento atmosferico che induce una separazione di fase nanometrica in un film depositato di lega Platino-Cerio (Pt-Ce), formando una rete percolante di Pt all'interno di una matrice isolante di CeO₂. Questa struttura promette una flessibilità meccanica superiore e una stabilità elettrica sotto ripetute piegature.
2. Metodologia & Processo di Fabbricazione
La fabbricazione aggira la litografia complessa, offrendo una via potenzialmente scalabile.
2.1 Preparazione del Substrato & Deposizione della Lega
Viene preparato un substrato pulito di poliammide (PI). Un film sottile (~50 nm) di una lega Platino-Cerio (Pt-Ce) viene depositato uniformemente sulla superficie del PI. La composizione specifica e il metodo di deposizione (ad es., sputtering) sono parametri iniziali cruciali che determinano la nanotexture finale.
2.2 Trattamento Atmosferico & Separazione di Fase
Il passaggio chiave consiste nel riscaldare il campione Pt-Ce/PI in un'atmosfera controllata contenente Monossido di Carbonio (CO) e Ossigeno (O₂). Questo trattamento innesca una reazione allo stato solido e una separazione di fase nanometrica. Il Cerio (Ce) viene ossidato selettivamente per formare nanoparticelle isolanti di Biossido di Cerio (CeO₂). Contemporaneamente, gli atomi di Platino (Pt) si aggregano per formare una nanorete continua ed elettricamente interconnessa che circonda le isole di CeO₂. La temperatura e la durata di questo trattamento sono parametri di controllo critici.
3. Risultati & Caratterizzazione
Metriche di Prestazioni Chiave
Resistenza di Foglio: ~2,76 kΩ/□ (iniziale e post-piegatura)
Resistenza alla Piegatura: >1000 cicli
Raggio Minimo di Piegatura: 1,5 mm
Spessore del Film: < 50 nm
3.1 Analisi Strutturale (SEM/TEM)
La microscopia rivela la nanotexture. Un trattamento riuscito produce una rete continua, simile a una ragnatela, di Pt (che appare più luminosa al SEM). Condizioni fallimentari (ad es., temperatura/tempo eccessivi) risultano in nanoisole isolate di Pt scollegate tra loro, incorporate nella matrice di CeO₂.
3.2 Prestazioni Elettriche & Test di Piegatura
Le nanoreti di Pt interconnesse dimostrano una stabilità notevole. La resistenza di foglio rimane approssimativamente costante a ~2,76 kΩ/□ anche dopo 1000 cicli di piegatura a vari diametri fino a 1,5 mm. Ciò indica una formazione minima di microfratture, una modalità di guasto comune nell'ITO.
3.3 Misure LCR & Risposta Elettrica
L'analisi LCR fornisce una firma elettrica affascinante. La nanorete interconnessa mostra una risposta in frequenza di tipo induttivo, suggerendo un percorso conduttivo continuo con un'induttanza parassita associata. Al contrario, le nanoisole scollegate mostrano un comportamento di tipo capacitivo, come ci si aspetta per particelle conduttive isolate separate da un dielettrico isolante (CeO₂). Questo serve come una sonda elettrica diretta della microstruttura.
4. Dettagli Tecnici & Diagramma di Fase
La formazione della nanorete è governata da cinetica e termodinamica. Il processo può essere concettualizzato utilizzando un diagramma tempo-temperatura-trasformazione (TTT) per il sistema di lega Pt-Ce sotto la specifica atmosfera di gas reattivo.
Bassa T / Breve t: Separazione di fase incompleta, che porta a reti scarsamente connesse.
Finestra Ottimale: Forma la desiderata nanorete di Pt interconnessa all'interno del CeO₂.
Alta T / Lungo t: Sovra-ingrossamento. Il Pt si agglomera in grandi isole isolate (maturazione di Ostwald), distruggendo la connettività. Il comportamento elettrico passa da induttivo a capacitivo.
La forza trainante della reazione è l'ossidazione del Ce: $\text{Ce} + \text{O}_2 \rightarrow \text{CeO}_2$. Il ruolo del CO è probabilmente quello di agente riducente per prevenire l'ossidazione del Pt e/o modificare le energie superficiali per promuovere la morfologia desiderata.
5. Insight Principale & Prospettiva dell'Analista
Insight Principale: Questo non è solo un nuovo materiale; è un intelligente "hack" di lavorazione dei materiali. I ricercatori hanno riadattato un fenomeno metallurgico—la separazione di fase nanometrica guidata da ossidazione selettiva—in uno strumento di patterning monostadio e senza litografia per conduttori flessibili. Il vero genio sta nell'usare le misure LCR come un proxy semplice e non distruttivo per la connettività strutturale, un trucco che l'industria dell'elettronica flessibile dovrebbe notare.
Flusso Logico: La logica è elegante: 1) L'ITO è fragile e scarso → bisogno di un'alternativa metallica. 2) La litografia dei metalli è complessa → bisogno di un processo di auto-assemblaggio. 3) Lega + reazione selettiva = patterning in-situ. 4) La connettività è tutto → misurarla elettricamente (LCR). Lo studio mappa meticolosamente la finestra di processo, trasformando un'osservazione in una ricetta riproducibile.
Punti di Forza & Debolezze: Il punto di forza è innegabile: semplicità, potenziale di scalabilità e durata eccezionale alla piegatura. La resistenza di foglio (~2,76 kΩ/□), tuttavia, è il suo tallone d'Achille. È di ordini di grandezza superiore a quella dell'ITO (~10-100 Ω/□) o persino di altre reti metalliche. Ciò la limita ad applicazioni che non richiedono interconnessioni ad alta corrente o a basse perdite, come certi sensori o elettrodi, ma la esclude per display ad alta risoluzione o transistor veloci. La dipendenza dal Platino, un metallo nobile, solleva anche preoccupazioni sui costi per la produzione di massa, sebbene lo strato ultrasottile mitighi in parte questo aspetto.
Insight Azionabili: Per i team di R&S: Concentrarsi sull'ingegneria delle leghe. Possiamo sostituire il Pt con un sistema Pd-Ag o Au-Cu per regolare costo e conducibilità? Il CeO₂ può essere inciso per creare una rete pura di Pt a ponte aereo, potenzialmente abbassando la resistenza? Per gli sviluppatori di prodotti: Questa tecnologia è matura per applicazioni di nicchia ad alta flessibilità dove la conducibilità è secondaria rispetto all'affidabilità—pensate a elettrodi bio-impiantabili o sensori di deformazione flessibili in ambienti ostili. Non cercate ancora di sostituire l'ITO nei display; invece, aprite mercati dove l'ITO fallisce completamente.
Questo lavoro si allinea con una tendenza più ampia di utilizzare l'auto-organizzazione e la separazione di fase per la nanofabbricazione, che ricorda le tecniche usate nella litografia a copolimeri a blocchi o nella dealligazione per creare metalli nanoporosi. Il suo contributo sta nell'applicare questo principio specificamente alla sfida dell'elettronica flessibile con una chiara correlazione processo-struttura-proprietà.
6. Quadro di Analisi & Esempio Pratico
Quadro per la Valutazione di Nuovi Conduttori Flessibili:
Definizione della Figura di Merito (FoM): Creare un punteggio composito. Ad esempio: $\text{FoM} = \frac{(\sigma / \sigma_0) \times (\varepsilon_c)^{n}}{R_s \times C}$ dove $\sigma$ è la conducibilità, $\sigma_0$ è un riferimento (ad es., ITO), $\varepsilon_c$ è la deformazione critica, $n$ è un fattore di ponderazione per la flessibilità, $R_s$ è la resistenza di foglio e $C$ è il fattore costo.
Valutazione della Scalabilità del Processo: Mappare i passaggi di fabbricazione su una scala TRL (Livello di Maturità Tecnologica). Identificare il passaggio più problematico (ad es., trattamento in atmosfera controllata).
Collegamento Microstruttura-Proprietà: Stabilire una correlazione diretta, come fatto qui con la risposta LCR. Utilizzare test elettrici/ottici non distruttivi per inferire l'integrità strutturale.
Esempio Pratico – Screening di Applicazione: Scenario: Un'azienda necessita di un elettrodo flessibile per un nuovo monitor continuo del glucosio che deve resistere alla deformazione della pelle per 7 giorni. Analisi:
Requisito: Biocompatibilità, resistenza stabile sotto >10.000 micro-piegature, basso costo e monouso.
Valutazione della Nanorete di Pt:Pro: Eccellente biocompatibilità del Pt e del CeO₂, durata alla piegatura provata. Contro: La resistenza di foglio può causare problemi di rapporto segnale-rumore per biopotenziali deboli; il costo del Pt è elevato.
Verdetto: Potenzialmente adatto, ma richiede rigorosi test in-vivo per la stabilità a lungo termine e un'analisi costi-benefici rispetto agli elettrodi Ag/AgCl stampati a serigrafia. La decisione dipende dal fatto che l'affidabilità meccanica superiore giustifichi il premio di costo.
7. Applicazioni Future & Direzioni di Sviluppo
Applicazioni a Breve Termine (3-5 anni):
Bioelettrodi Flessibili & Impiantabili: Sfruttare la biocompatibilità del Pt e la flessibilità della rete per interfacce neurali, elettrocateteri per pacemaker o cerotti per biosensing cronico.
Sensori Robusti di Deformazione & Pressione: Integrare la nanorete in matrici polimeriche per sensori nella robotica, negli interni automobilistici o nei tessuti intelligenti che sopportano ripetute deformazioni.
Riscaldatori Trasparenti per Superfici Complesse: Utilizzare l'effetto Joule della nanorete su superfici curve, come negli specchietti laterali delle auto o nei dispositivi di riscaldamento medicale.
Direzioni di Ricerca & Sviluppo:
Esplorazione di Sistemi di Lega: Indagare altri sistemi di lega (ad es., Pd-Zr, Au-Y) che subiscono una simile separazione di fase per trovare alternative più economiche o più conduttive.
Reti Strutturate 3D: Applicare il processo a substrati pre-stirati o testurizzati per creare nanoreti ondulate o 3D per l'elettronica estensibile.
Funzionalizzazione Ibrida: Decorare la rete di Pt o le isole di CeO₂ con catalizzatori o materiali sensibili per creare dispositivi flessibili multifunzionali (ad es., un sensore elettrochimico flessibile).
Riduzione della Resistenza: Passaggi di post-processo, come la placcatura elettrochimica per ispessire i filamenti di Pt, o la sinterizzazione laser per migliorare la cristallinità e ridurre i difetti.
8. Riferimenti
Rogers, J. A., Someya, T., & Huang, Y. (2010). Materials and Mechanics for Stretchable Electronics. Science, 327(5973), 1603–1607.
Kim, D.-H., et al. (2011). Epidermal Electronics. Science, 333(6044), 838–843.
Lipomi, D. J., et al. (2011). Skin-like pressure and strain sensors based on transparent elastic films of carbon nanotubes. Nature Nanotechnology, 6(12), 788–792.
Guo, C. F., & Ren, Z. (2015). Flexible and stretchable electrodes for next-generation wearable electronics. Science Advances, 1(10), e1500644.
Wang, C., et al. (2017). A review of flexible and transparent metal nanowire networks. Advanced Functional Materials, 27(13), 1606207.
Dong, Z., et al. (2019). Laser-interference lithography for flexible ITO patterning. Optics Express, 27(4), 4851-4860.
Seo, J., et al. (2020). Gold nanomesh for wearable electrophysiology. ACS Nano, 14(9), 12075-12085.
Adrien, P., et al. (2022). Chemical fabrication of Au nanomesh on PET. Chemistry of Materials, 34(5), 2344-2352.
