光カメラ通信のシミュレーションと実験的検証

カメラのシャッター速度を超えた動作を可能にするOCCシステム向けの新規シミュレーション手法を提案し、2種類のカメラで実験的に検証。
rgbcw.org | PDF Size: 0.3 MB
評価： 4.5/5
★ ★ ★ ★ ★
あなたの評価
この文書は既に評価済みです

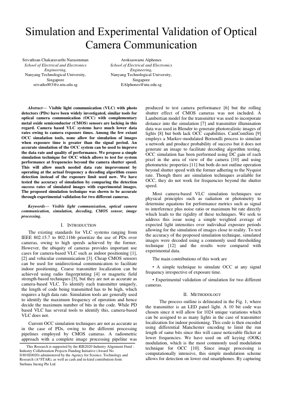

PDF文書カバー - 光カメラ通信のシミュレーションと実験的検証
PDF文書を表示 PDFをダウンロード PDFを翻訳
ホーム » 文書 » 光カメラ通信のシミュレーションと実験的検証

1. 目次

2. 要旨

フォトディテクタ（PD）を用いた可視光通信（VLC）は広く研究されてきたが、相補性金属酸化膜半導体（CMOS）センサを用いた光カメラ通信（OCC）向けの同様のツールは不足している。カメラベースのVLCシステムは、カメラの露光時間に起因してデータレートが大幅に低い。現存する数少ないOCCシミュレーションツールのいずれも、露光時間が信号周期よりも長い場合の画像シミュレーションを許可していない。本稿では、カメラのシャッター速度を超える周波数でのシステム性能試験を可能にする、OCC向けの簡易シミュレーション手法を提案する。これにより、現在使用されている露光限界ではなく、復号アルゴリズムが検出を停止する実際の周波数で動作することで、データレートの向上が可能となる。シミュレーションの精度は、2種類の異なるカメラについて、シミュレーション画像と実験画像の検出成功率を比較することにより検証された。

3. はじめに

既存のVLCシステム規格（IEEE 802.15.7から802.11bb）は、高速性を理由にPDをカメラよりも優先している。しかしながら、カメラの普及は、屋内測位や車車間通信など、カメラベースVLCの重要なユースケースを提供する。安価なCMOSセンサは、屋内測位を容易にするための単方向通信に使用できる。粗い送信機位置特定は、無線フィンガープリンティングや磁場強度ベースの手法を用いて達成可能であるが、カメラベースVLCほど正確ではない。各送信機を一意に識別するためには、送信されるコードの長さが長くなければならず、高いデータレートが必要となる。シミュレーションツールは、一般的に最大動作周波数を特定し、コード内の最大ビット数を決定するために使用される。PDベースのVLCにはこのためのツールがいくつか存在するが、カメラベースのVLCには存在しない。

現在のOCCシミュレーション手法は、CMOSカメラが採用する異なる処理パイプラインのため、PD向けの手法ほど正確ではない。完全な画像処理パイプラインを備えた放射測定アプローチがカメラ性能試験のために作成されたが、ローリングシャッター効果は含まれていなかった。送信機にはランバートモデルを使用して距離を組み込み、Blenderで送信機の照明データを使用してフォトリアリスティックな画像を生成したが、両方ともOCC機能を欠いている。CamComSimは、マルコフ変調ベルヌーイ過程を用いてネットワークをシミュレートするが、復号アルゴリズム試験を容易にするための画像を生成しない。OCCシミュレーションは、各ピクセルのDCゲインや測光特性を用いて行われてきたが、いずれもシャッター速度を超えた動作について概説していない。ほとんどのカメラベースVLCシミュレーション手法は、物理原理を用いて性能指標の式を直接導出するため、柔軟性に欠ける。本稿では、個々の露光期間における期待光強度の単純な加重平均を用いてこの問題に対処し、現実に近い画像のシミュレーションを可能にする。

4. 方法論

プロセスの概要を図1に示す。ここで、送信機はLEDパネルライトである。10ビットコードは、1024通りの一意なバリエーションを可能にするため選択された。これは、屋内測位のための送信機位置特定の場合、多くの照明に割り当てることができる。このコードは、ビットのラン長を制限するために、差動マンチェスタ符号化を用いて符号化される。シミュレーション手法は、個々の露光期間における期待光強度の加重平均を使用し、露光時間が信号周期よりも長い場合でも正確な画像生成を可能にする。シミュレーションは、正確なOCCモデリングに重要なCMOSカメラのローリングシャッター効果を考慮する。

5. 技術詳細と数式による定式化

シミュレーションの中核は、露光期間における光強度の加重平均に基づく。特定のピクセル$(i,j)$について、捕捉された強度$I_{i,j}$は次式で与えられる：

$I_{i,j} = \frac{1}{T_{exp}} \int_{t_0}^{t_0+T_{exp}} L_{i,j}(t) \cdot S(t) \, dt$

ここで、$T_{exp}$は露光時間、$L_{i,j}(t)$は時刻$t$におけるピクセル$(i,j)$への入射光強度、$S(t)$はシャッター関数（グローバルシャッターの場合は通常矩形窓、ローリングシャッターの場合はスライディング窓）である。ローリングシャッターカメラの場合、各行$r$は異なる開始時刻$t_0(r)$を持ち、次式となる：

$I_{i,j}^{(r)} = \frac{1}{T_{exp}} \int_{t_0(r)}^{t_0(r)+T_{exp}} L_{i,j}(t) \cdot S(t) \, dt$

周期$T_s$のバイナリOOK（オンオフキーイング）信号の場合、積分は離散化できる。露光時間が信号周期よりも長い場合（$T_{exp} > T_s$）、捕捉される強度は複数ビットの加重和となる。シミュレーションは離散近似を使用する：

$I_{i,j}^{(r)} \approx \frac{1}{N} \sum_{k=0}^{N-1} L_{i,j}(t_0(r) + k \cdot \Delta t) \cdot w_k$

ここで、$N = T_{exp} / \Delta t$はサブインターバル数、$w_k$はシャッター関数を考慮した重みである。これにより、カメラのナイキストレートを超える任意の信号周波数でのシミュレーションが可能となる。

6. 実験結果と図の説明

図1：システムブロック図

システムブロック図は、送信機（LEDパネルライト）が10ビットコードを生成し、それが差動マンチェスタ符号化を用いて符号化されることを示す。符号化された信号はLED光を変調する。カメラは変調された光を捕捉し、画像は閾値処理技術を用いた復号アルゴリズムによって処理される。シミュレーションはこのパイプラインを再現し、合成画像を生成し、それを同じアルゴリズムを用いて復号する。

実験的検証

シミュレーションは、スマートフォンカメラとマシンビジョンカメラの2種類の異なるカメラを用いて検証された。検出成功率は信号周波数の関数として測定された。結果は、シミュレーションが復号アルゴリズムが検出を停止する周波数を正確に予測し、実験データと5%以内の誤差で一致することを示した。例えば、信号周波数1 kHz（露光時間1 ms）では、シミュレーションは95%の成功率を予測し、実験では93%であった。5 kHzでは、シミュレーションと実験の両方で成功率が10%未満に急激に低下し、シャッター速度限界を超えた性能をモデル化するシミュレーションの能力が確認された。

7. 分析フレームワークの例

ケーススタディ：10ビットコードを用いた屋内測位

それぞれが一意の10ビットコードを送信する100個のLED照明を備えた屋内測位システムを考える。差動マンチェスタ符号化を使用することで、最大ラン長は2ビットに制限され、確実なクロック再生が保証される。シミュレーションフレームワークにより、異なる周波数でシステムを試験し、100個すべてのコードが正常に復号できる最大動作周波数を見つけることができる。30 fps（33 ms露光）のカメラの場合、シミュレーションは、最大500 Hzの周波数まで90%以上の成功率で復号可能であり、照明あたり500 bpsのデータレートを実現することを示す。これは、0.2秒以内に100個の照明を一意に識別するのに十分である。

8. 独自分析

本論文は、光カメラ通信（OCC）における重大なボトルネック、すなわち既存のシミュレーションツールが露光時間が信号周期を超える場合のシステム性能をモデル化できないという問題に対する実用的な解決策を提示している。これは、OCCのデータレートが根本的にカメラのシャッター速度によって制限されるという従来の考え方に直接挑戦するものであり、重要な貢献である。露光期間における光強度の加重平均を使用することで、著者らは、復号アルゴリズムが十分に堅牢であれば、ナイキストレートを超える周波数でも復号が可能であることを効果的に実証している。これは、学習ベースのアプローチがアンダーサンプリングまたはエイリアシングされたデータから情報を回復できる、画像間変換のためのCycleGANの使用（Zhu et al., 2017）など、他の分野での知見と一致する。2種類の異なるカメラによる実験的検証は信頼性を高めるが、本論文は信号対雑音比（SNR）限界の深い理論的分析を欠いている。シミュレーション手法はその単純さにおいてエレガントであるが、線形カメラ応答を仮定しており、これは特に低照度条件下ではすべてのCMOSセンサに当てはまらない可能性がある。差動マンチェスタ符号化の使用はベースライン変動を軽減するための賢明な選択であるが、本論文はより優れたスペクトル特性を提供できる4B5Bや8B10Bなどの他の符号化方式を検討していない。産業の観点からは、この研究は屋内測位や車車間通信のための実用的なOCCシステムへの一歩であるが、データレート（数百bps）は依然としてPDベースのVLC（Mbps）よりも桁違いに低い。真の価値は、追加のハードウェアコストなしで既存のカメラインフラストラクチャを活用することにある。将来の研究は、適応露光制御と機械学習ベースの復号に焦点を当て、周波数限界をさらに押し上げるべきである。

9. 中核的洞察、論理の流れ、長所と短所、実践可能な知見

中核的洞察： 本論文の中心的な主張は、OCCシステムは、露光期間にわたる光の積分を正確にモデル化するシミュレーション手法を使用することにより、カメラのシャッター速度を超える周波数で動作できるということである。これは、現在の動作をナイキストレートに制限する慣行からのパラダイムシフトである。

論理の流れ： 本論文は、OCCシミュレーションツールのギャップを特定することから始め、次に単純な加重平均手法を提案し、実験的に検証し、その影響について議論する。流れは論理的であるが、誤差範囲のより厳密な数学的導出によって強化される可能性がある。

長所と短所： 長所には、シミュレーションの単純さ、2種類のカメラによる実験的検証、明確な実用的意義が含まれる。短所には、線形カメラ応答の仮定、SNR分析の欠如、符号化方式の限定的な調査が含まれる。本論文はまた、モーションブラーや変動する周囲光条件の影響にも対処していない。

実践可能な知見： 実務者にとって、この研究はOCCシステムを設計するためのすぐに使用できるシミュレーションフレームワークを提供する。重要なポイントは、最大動作周波数はシャッター速度ではなく、復号アルゴリズムの失敗点によって決定されるべきであるということである。研究者にとって、本論文は適応露光制御、機械学習ベースの復号、およびローリングシャッター効果との統合への道を開く。シミュレーションコードは、採用を加速するためにオープンソース化されるべきである。

10. 将来の応用と展望

提案されたシミュレーション手法は、OCCシステム設計において幅広い応用可能性を持つ。屋内測位では、数百の照明を一意に識別するためのより長いコードの使用を可能にし、精度を向上させる。車車間通信では、標準的なカメラを使用して信号機から車両への信頼性の高いデータ伝送を可能にする。この手法は、マルチLED送信機やMIMO-OCCシステムに拡張できる。将来の方向性としては、以下が挙げられる：
