Характеристика канала в оптической камерной связи на основе экран-камера

Экспериментальный анализ системы VLC смартфон-смартфон, фокусирующийся на определении порядка Ламберта и характеристиках канала на расстоянии 20 см.
rgbcw.org | PDF Size: 0.6 MB
Оценка: 4.5/5
Ваша оценка
Вы уже оценили этот документ

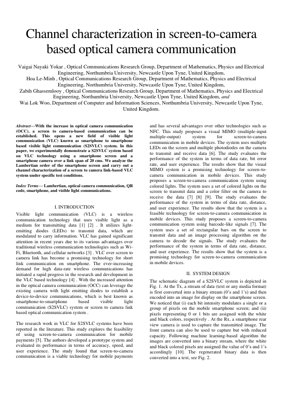

Обложка PDF-документа - Характеристика канала в оптической камерной связи на основе экран-камера

1. Введение

Видимая световая связь (VLC) использует светодиоды (LED) для беспроводной передачи данных. Данная работа посвящена конкретному подмножеству: оптической камерной связи (OCC), где экраны смартфонов используются в качестве передатчиков, а камеры — в качестве приёмников, известной как VLC смартфон-смартфон (S2SVLC). Исследование экспериментально демонстрирует систему S2SVLC на расстоянии 20 см, с основной целью охарактеризовать канал связи и проанализировать ламбертовские свойства излучения экрана смартфона.

Мотивация обусловлена повсеместным распространением смартфонов и необходимостью в безопасной, основанной на близости связи между устройствами, предлагая альтернативу RF-технологиям, таким как NFC или Bluetooth, для определённых сценариев использования.

2. Архитектура системы

Схема системы S2SVLC включает простую, но эффективную архитектуру:

  • Передатчик (Tx): Данные (текст/медиа) преобразуются в битовый поток. Этот поток кодируется в изображение, где биты модулируют интенсивность пикселей — обычно белые пиксели для '1' и чёрные для '0'. Это изображение отображается на экране смартфона.
  • Приёмник (Rx): Задняя камера смартфона захватывает изображение экрана. Алгоритм обработки изображений декодирует интенсивности пикселей обратно в битовый поток данных.

Эта архитектура использует существующее аппаратное обеспечение, избегая необходимости в специализированных компонентах, что является ключевым преимуществом для практического внедрения.

3. Характеристика канала и порядок Ламберта

Критической частью исследования является моделирование оптического канала. Экран смартфона не является идеальным ламбертовским источником (который излучает свет равномерно во всех направлениях). Его излучение следует обобщённой ламбертовской модели с порядком n. Постоянная составляющая усиления канала, H(0), определяющая принимаемую оптическую мощность, моделируется как:

$H(0) = \frac{(n+1)A}{2\pi d^2} \cos^n(\phi) \cos(\psi)$

где A — площадь детектора, d — расстояние, \phi — угол излучения, а \psi — угол падения. Эксперимент в работе направлен на определение эмпирического значения n для конкретного экрана смартфона в условиях испытаний, что является основополагающим для точного расчёта бюджета линии связи и прогнозирования производительности системы.

4. Экспериментальная установка и результаты

Эксперимент устанавливает одноточечную связь на расстоянии 20 см. Передающий смартфон отображает известный тестовый шаблон. Принимающая камера, зафиксированная в определённом положении, захватывает изображения. Анализируя принимаемую интенсивность пикселей при различных углах или расстояниях, определяется порядок Ламберта n.

Ключевые результаты и описание графиков: Хотя конкретные численные результаты не детализированы в предоставленном отрывке, методология подразумевает, что результаты обычно представляются в двух формах:

  1. График порядка Ламберта: График зависимости принимаемой оптической мощности (или нормализованной интенсивности пикселей) от угла излучения (\phi). Точки данных аппроксимируются кривой $\cos^n(\phi)$. Наилучшее значение n (например, n=1.8, 2.5) количественно определяет направленность экрана — меньшее значение n указывает на более широкий луч.
  2. Коэффициент битовых ошибок (BER) в зависимости от расстояния/отношения сигнал-шум (SNR): Ключевой показатель производительности. График показал бы увеличение BER с увеличением расстояния или уменьшением SNR. Точка, где BER пересекает порог (например, $10^{-3}$), определяет практический предел работы линии связи при тестируемой схеме модуляции (например, двоичная манипуляция с помощью белых/чёрных пикселей).

Дистанция связи 20 см указывает на то, что исследование было сосредоточено на ближнем поле в условиях высокого SNR, вероятно, достигая очень низкого BER, что подтверждает базовую осуществимость.

5. Ключевые выводы и анализ

Комментарий отраслевого аналитика: Прагматичная, но нишевая разработка

Основной вывод: Эта работа в меньшей степени о прорыве в теории и в большей — о прагматичной валидации и моделировании канала VLC с аппаратными ограничениями. Реальная ценность заключается в количественной оценке экрана смартфона как неидеального, маломощного, пространственно ограниченного оптического источника — это ключевой шаг от учебных моделей Ламберта к реальной реализации.

Логическая последовательность: Статья правильно следует инженерному подходу: определить перспективное приложение (S2SVLC), спроектировать минимально жизнеспособную систему (экран/камера), определить ключевую неизвестную (порядок Ламберта экрана n) и охарактеризовать её экспериментально. Этот подход надёжен, но традиционен.

Сильные и слабые стороны:
Сильные стороны: Использует повсеместно распространённое аппаратное обеспечение (нулевая дополнительная стоимость), предлагает присущую пространственную безопасность (направленность света) и устраняет реальный пробел — практическое моделирование канала для потребительских экранов. Это соответствует тенденциям в исследованиях доступной связи, подобно тому, как проекты вроде OpenVLC от MIT демократизировали эксперименты с VLC.
Слабые стороны: Главный нерешённый вопрос — скорость передачи данных. Двоичная модуляция через пиксели экрана имеет крайне низкую пропускную способность даже по сравнению с устаревшим Bluetooth. Диапазон 20 см также сильно ограничивает. Исследование, как представлено, обходит стороной жёсткую конкуренцию со стороны устоявшихся, высокоскоростных, дальнодействующих RF-стандартов. Это похоже на решение, ищущее «убийственное» приложение за пределами простой передачи данных, подобной QR-коду.

Практические рекомендации: Для исследователей: Методология является надёжным шаблоном для характеристики других потребительских источников света (LED-телевизоры, задние фонари автомобилей). Для разработчиков продуктов: Не рассматривайте это как замену универсальной связи. Его ниша — в контекстно-зависимых, основанных на близости взаимодействиях — представьте музейные экспонаты, запускающие контент на телефоне посетителя, безопасное сопряжение устройств путём «встряхивания» телефонов вместе (как исследуется в исследованиях по безопасным протоколам сопряжения), или защиту от подделок с помощью световых подписей. Фокус должен сместиться с «связи» на «безопасное контекстное рукопожатие».

6. Технические детали и математическая модель

Основной технический вклад — адаптация стандартной модели канала VLC для источника-экрана. Принимаемая мощность P_r задаётся как:

$P_r = P_t \cdot H(0) = P_t \cdot \frac{(n+1)A}{2\pi d^2} \cos^n(\phi) T_s(\psi) g(\psi) \cos(\psi)$

Где:

  • $P_t$: Передаваемая оптическая мощность с площади экрана.
  • $T_s(\psi)$: Коэффициент усиления оптического фильтра (при наличии).
  • $g(\psi)$: Коэффициент усиления оптического концентратора (линзы).
  • Для камеры $A$ связана с размером пикселя и проецируемой на матрицу площадью экрана.

Отношение сигнал-шум (SNR) на приёмнике, критически важное для BER:

$SNR = \frac{(R P_r)^2}{\sigma_{total}^2}$

где $R$ — чувствительность фотодетектора (для камеры это включает квантовую эффективность пикселя и коэффициент преобразования), а $\sigma_{total}^2$ — общая дисперсия шума, включая дробовой шум и тепловой шум от схемы считывания сенсора камеры.

7. Фреймворк анализа: Пример использования

Сценарий: Аутентификация платежа на основе близости
Представьте кофейню, где платёж авторизуется путём поднесения экрана вашего телефона (отображающего динамический закодированный паттерн) к камере планшета продавца.

Применение фреймворка:

  1. Моделирование канала: Используйте полученный порядок Ламберта n и модель канала для расчёта минимально необходимой яркости пикселей и контрастности на экране клиента, чтобы гарантировать, что камера продавца получит декодируемый сигнал на типичном расстоянии 10-30 см, даже при освещении в помещении.
  2. Анализ безопасности: Пространственная ограниченность света (моделируемая $\cos^n(\phi)$) является преимуществом. Камера перехватчика, расположенная в 1 метре и под углом 45 градусов от оси, получит сигнал, ослабленный в $\cos^n(45^\circ)/ (d_{eve}/d_{legit})^2$ раз. Для n=2 и расстояний 0.2м (легитимный) против 1м (перехватчик) сигнал перехватчика будет примерно в 50 раз слабее, обеспечивая присущую безопасность на физическом уровне.
  3. Компромисс производительности: Для борьбы с шумом от окружающего света система может использовать более длительное время экспозиции на принимающей камере, снижая эффективную скорость передачи данных, но повышая надёжность. Этот компромисс можно количественно оценить с помощью моделей SNR и BER, приведённых выше.
Этот пример использования переводит технологию из лабораторного эксперимента в определённую задачу с измеримыми ограничениями.

8. Будущие приложения и направления

Будущее S2SVLC заключается не в превосходстве над WiFi, а в обеспечении новых приложений:

  • Сверхбезопасное сопряжение на близком расстоянии: Для подключения IoT-устройств или финансовых транзакций, где короткое направленное соединение является элементом безопасности.
  • Внутренняя локализация и навигация: Камеры смартфонов считывают кодированный свет от потолочных светодиодов или указателей для сантиметровой точности позиционирования — область, активно исследуемая такими группами, как Центр исследований и разработок LiFi в Эдинбургском университете.
  • Запуск контента дополненной реальности (AR): Экраны в музеях или розничных витринах излучают невидимые паттерны данных (через небольшую модуляцию цвета), которые очки AR или камеры телефонов декодируют для наложения цифрового контента.
  • Будущие направления исследований:
    • За пределами OOK: Внедрение модуляции более высокого порядка (например, манипуляция сдвигом цвета) с использованием RGB-субпикселей экрана для увеличения скорости передачи данных, как упоминается в обзоре литературы.
    • MIMO-технологии: Использование нескольких областей экрана и пикселей камеры в качестве параллельных каналов, аналогично концепции «визуального MIMO», на которую есть ссылки.
    • Надёжные протоколы: Разработка стандартов для частоты мерцания экрана, схем кодирования и синхронизации, которые незаметны для человека и устойчивы к эффектам rolling shutter камеры.

9. Список литературы

  1. Yokar, V. N., Le-Minh, H., Ghassemlooy, Z., & Woo, W. L. (Год). Channel characterization in screen-to-camera based optical camera communication. Название конференции/журнала.
  2. Kahn, J. M., & Barry, J. R. (1997). Wireless infrared communications. Proceedings of the IEEE, 85(2), 265-298.
  3. Haas, H., Yin, L., Wang, Y., & Chen, C. (2016). What is LiFi?. Journal of Lightwave Technology, 34(6), 1533-1544.
  4. MIT Media Lab. (n.d.). Optical Communications. Получено с https://www.media.mit.edu/projects/optical-communications/overview/
  5. University of Edinburgh. (n.d.). LiFi Research and Development Centre. Получено с https://www.lifi.eng.ed.ac.uk/
  6. Song, L., & Mittal, P. (2021). Inaudible Voice Commands: The Long-Range Attack and Defense. In 30th USENIX Security Symposium (USENIX Security 21).
  7. Исследования, цитируемые в PDF, касающиеся S2SVLC на основе штрих-кодов/цвета [5-9].
