基於光學攝像頭通訊與攝影測量結合的新型車輛定位方案

1. 引言

準確嘅車輛定位係自動駕駛汽車（AVs）安全部署嘅基石。雖然全球導航衛星系統（GNSS）例如GPS無處不在，但喺城市峽谷、隧道同茂密樹葉下會出現信號衰減，令佢哋對於安全關鍵嘅AV操作變得不可靠。本文提出一種新穎、輕基礎設施嘅定位方案，協同結合光學攝像頭通信（OCC）同攝影測量，以解決呢個缺口。

核心動機源於令人震驚嘅道路交通事故死亡統計，主要歸因於高速碰撞。自動駕駛技術有望緩解呢個問題，但其成效直接取決於精確嘅位置感知。所提出嘅方法旨在提供一個簡單、安全、利用現有車輛硬件（尾燈、攝像頭）且無需大幅改動外部基礎設施嘅補充或替代定位層。

1.1 現有解決方案、局限與當前趨勢

目前車輛定位主要依賴傳感器融合：結合GPS、慣性測量單元（IMU）、LiDAR、雷達及電腦視覺。雖然有效，但呢種方法通常複雜且成本高昂。純基於視覺嘅方法可能運算量大且受天氣影響。基於通信嘅方法，如專用短程通信（DSRC）或蜂窩車聯網（C-V2X），需要專用無線電硬件，並且易受射頻干擾及欺騙等安全威脅影響。

業界趨勢正朝向多模態冗餘系統發展。本方案創新之處在於利用前車尾燈作為調制數據發射器（OCC），並以後車鏡頭作為接收器，建立直接視距車對車（V2V）通訊鏈路。此系統更透過攝影測量技術，以靜態街燈（SLs）作為已知參考點進行增強，形成混合動靜態參考系統。

2. 建議嘅定位方案

2.1 系統模型同車輛分類

該方案引入一種簡單而有效的分類方式：

• Host Vehicle (HV)： 進行定位嘅車輛。佢配備咗攝影機，並處理信號以估算其他車輛嘅位置。
• 轉發車輛 (FV): 喺主車輛前面行駛嘅車輛。佢透過車尾燈使用光學相機通訊傳送調制識別/狀態信號。
• 街燈 (SL): 靜態基礎設施，座標已知，用作絕對位置錨點，以校準HV自身位置並減少累積誤差。

HV的攝像頭具有雙重用途：1) 作為OCC接收器，解碼來自FV尾燈的數據；2) 作為攝影測量傳感器，用於測量距離。

2.2 核心定位算法

算法在锚定至绝对坐标前，会先于相对框架内运作：

1. HV 自我定位： 主車利用攝影測量技術，量度其與兩個或以上已知SL嘅相對距離。透過比較移動時呢啲距離嘅變化，主車可以進行三角定位，從而喺地圖上精確修正自身嘅絕對位置。
2. 前車相對定位： 同時，主車透過分析圖像感測器上前車尾燈或尾部輪廓所佔嘅像素大小，利用攝影測量技術量度與前方前車嘅相對距離。
3. Data Fusion & 絕對定位： 來自FV嘅調制OCC信號包含一個獨特識別碼。一旦HV知道自身嘅絕對位置（從SLs獲得）以及到FV嘅精確相對向量（從攝影測量獲得），佢就可以計算出FV嘅絕對位置。

核心創新在於比較 變化率 關於HV-SL與HV-FV之間距離的。此差異分析有助於過濾常見錯誤並提升穩健性。

3. Technical Details & Mathematical Foundation

攝影測量距離計算是此方案的核心。其基本原理是，已知物體在成像平面上的大小與其和相機之間的距離成反比。

距離估算公式： 對於已知真實世界高度 $H_{real}$ 同闊度 $W_{real}$ 嘅物體，可以使用針孔相機模型估算其與相機嘅距離 $D$：

OCC Modulation： 前車嘅尾燈（可能係LED陣列）會以高頻率調製，頻率高到人眼察覺唔到，但滾動快門或全域快門相機可以檢測到。可以使用開關鍵控（OOK）或顏色偏移鍵控（CSK）等技術來編碼車輛ID同基本動態數據。

數據融合邏輯： 設 $\Delta d_{SL}$ 為量度到主車與參考街燈之間距離嘅變化，$\Delta d_{FV}$ 為量度到主車與前車之間距離嘅變化。如果主車自身位置完全已知，呢啲變化應該符合幾何約束。喺濾波框架（例如卡爾曼濾波器）中，會利用差異來修正前車相對位置估計同主車自身狀態估計。

4. Experimental Results & Performance Analysis

本文通過實驗距離測量驗證所提出的方案，這是至關重要的第一步。

Chart & Result Description: 雖然提供的PDF摘錄並未顯示具體圖表，但文中指出實驗結果「顯示性能有顯著提升」，且「實驗距離測量驗證了可行性」。我們可以推斷可能的性能指標及圖表類型：

• 距離估算誤差 vs. 實際距離： 一幅折線圖，顯示SLs及FVs在特定範圍（例如5米至50米）內攝影測量距離估算的絕對誤差（以米為單位）。誤差預計會隨距離增加而上升，但仍會維持在汽車應用可接受的有界範圍內（在相關距離內可能低於一米）。
• 定位準確度累積分佈函數 (Cumulative Distribution Function): 一幅繪製定位誤差低於某特定值（x軸）之概率（y軸）的圖表。一條向左偏移的陡峭曲線表示高準確度和精密度。所提出的混合（OCC+攝影測量+SL）方法會顯示出一條明顯優於單獨使用攝影測量或沒有SL錨定的基本OCC之曲線。
• 不同條件下的性能表現: 比較唔同情境下誤差指標嘅柱狀圖：日間/夜間、晴朗/落雨天氣、有/冇SL參考數據。該方案嘅穩健性會透過維持相對穩定嘅表現嚟展示，尤其係當有SL數據可用時。

關鍵要點係融合方法能夠減輕每個組件嘅個別弱點：OCC提供ID，攝影測量提供相對距離，而SL則提供絕對定位點。

5. 分析框架：一個非代碼案例研究

場景： 夜間三線行車道。主車（HV）位於中間行車線。前車一號（FV1）正前方同一行車線上。前車二號（FV2）位於左邊行車線，稍為超前。兩支街燈（SL1、SL2）位於路邊，其地圖座標已知。

逐步定位流程：

1. 初始化： HV嘅系統有一幅包含SL1同SL2位置嘅地圖。
2. HV自我定位： HV相機偵測到SL1同SL2。運用攝影測量法（已知標準街燈尺寸），計算出距離$D_{HV-SL1}$同$D_{HV-SL2}$。透過將呢啲距離同角度同地圖匹配，計算出自身精確嘅$(x_{HV}, y_{HV})$座標。
3. FV Detection & Communication: HV相機偵測到兩個尾燈光源（FV1, FV2）。解碼每個光源嘅OCC訊號，獲取獨特ID（例如"Veh_ABC123"、"Veh_XYZ789"）。
4. 相對測距： 對每輛FV，應用攝影測量技術於其尾燈組（已知LED陣列尺寸）以計算相對距離$D_{rel-FV1}$和$D_{rel-FV2}$，以及方位角。
5. 絕對定位： HV現將其自身絕對位置$(x_{HV}, y_{HV})$與每輛FV的相對向量$(D_{rel}, \theta)$融合。
6. Validation & Tracking: 當所有車輛移動時，系統會持續監測 $\Delta d_{SL}$ 和 $\Delta d_{FV}$ 的變化。若出現不一致情況，便會觸發置信度分數調整或濾波器更新，以確保追蹤過程順暢可靠。

6. Critical Analysis & Expert Perspective

核心洞察： 本文並非另一篇普通的傳感器融合論文；它是一次巧妙的 hardware repurposing 玩法。作者發現，LED尾燈和鏡頭——現代車輛上兩個無處不在且法規強制要求的組件——可以透過軟件更新，轉變為一個安全、低頻寬的V2V通訊及測距系統。相比部署全新的基於射頻的V2X無線電裝置，這大幅降低了進入門檻。

Logical Flow & Brilliance: 其邏輯優雅地形成閉環並具自我修正能力。主車（HV）利用靜態地標（SLs）來定位自身，然後利用自身位置來偵測動態物體（前車，FVs）。光學編碼通訊（OCC）鏈路提供了明確識別，解決了困擾純電腦視覺的「數據關聯」問題（例如：「這輛車是否就是我兩幀畫面之前看到的那一輛？」）。在一個 已知、受控光源 （尾燈）比嘗試估算與一個通用車身形狀嘅距離更可靠，後者嘅變化可以好大。呢種做法令人諗起 AprilTags 或 ArUco markers 源自機械人技術——利用已知圖案進行精確姿態估計——但動態應用於車輛環境中。

Strengths & Flaws:

• 優點： Cost-Effective & Deployable: 最大嘅勝利。喺最理想嘅情況下，汽車同道路都唔需要新硬件。 安全性： 實體視線係一個強大嘅安全基元。 私隱保護： 可設計為僅交換最少、無法識別身份的數據。 無線電頻譜獨立： 不會爭奪擁擠的無線電頻段。
• Flaws & Questions: 環境敏感度： 在光線散射的大雨、霧或雪中，它的表現如何？相機能否在強烈陽光或眩光下偵測到調制信號？ 範圍限制： OCC and camera-based photogrammetry have limited effective range (likely <100m) compared to radar 或 LiDAR. This is acceptable for immediate threat detection but not for long-range planning. 對基礎設施的依賴： 雖然係「輕基建」，但係要達到最佳精準度，仍然需要已知座標嘅SL。喺冇呢類SL嘅鄉郊地區，精準度就會下降。 運算負荷： 對多個光源同攝影測量進行實時圖像處理並唔簡單，不過專用視覺處理器（例如NVIDIA或Mobileye嘅產品）嘅發展正喺度收窄呢個差距。

可行見解：

1. 對於汽車製造商嚟講： 呢樣應該作為一個 互補 安全層。可透過調節尾燈LED嘅工作週期，並利用現有環視鏡頭開始原型設計。為車輛識別碼制定簡單嘅光學通信協議標準，對AUTOSAR或IEEE等聯盟而言係唾手可得嘅成果。
2. 致城市規劃者： 安裝或升級街燈時，應加入簡單、機器可讀嘅視覺標記（例如QR圖案），或確保其尺寸標準化並記錄於高清地圖中。此舉可令每支燈柱化身為免費嘅定位信標。
3. 致研究人員： 下一步是將此模態整合至完整的感測器套件中。它在低能見度下如何與77GHz雷達互補？其數據能否與LiDAR點雲融合以改善物體分類？研究應聚焦於惡劣天氣下的穩健演算法，並在真實避撞場景中與基於射頻的V2X進行基準測試，類似美國交通部為DSRC所進行的研究。

7. Future Applications & Research Directions

1. 車隊行駛與協作式自適應巡航控制 (CACC)： 此方案所實現的精準、低延遲相對定位，非常適合在高速公路上維持緊密、節省燃油的車輛隊列。OCC鏈路可直接從領頭車輛的煞車燈傳輸預定的加減速指令。

2. 為弱勢道路使用者 (VRU) 保護提供增強功能： 單車、電動滑板車同行人可以配備細小、主動式LED標籤，透過OCC廣播其位置同軌跡。車輛嘅攝影鏡頭即使喺餘光範圍或夜晚都能偵測到呢啲標籤，提供超越傳統感測器嘅額外安全層。

3. Indoor & Underground Parking Localization: 喺多層停車場、隧道或港口等GPS信號缺失嘅環境中，天花板上嘅調製LED燈可作為OCC發射器，廣播其絕對座標。車輛可利用此技術進行精確自我定位，以尋找泊車位或喺物流場地內自主導航。

4. 與高清地圖及SLAM整合： 該方案能提供實時、絕對的姿態更新，以修正自動駕駛車輛所用同步定位與地圖構建（SLAM）系統的漂移誤差。每輛完成定位的車輛均可成為數據點，以眾包方式更新高清地圖（例如回報臨時施工區域）。

5. 標準化與網絡安全： 未來嘅工作必須集中於標準化調制方案、數據格式同安全協議（例如用於訊息認證嘅輕量級密碼學），以防止欺騙攻擊，即惡意行為者使用強力LED模擬車輛信號。

8. References

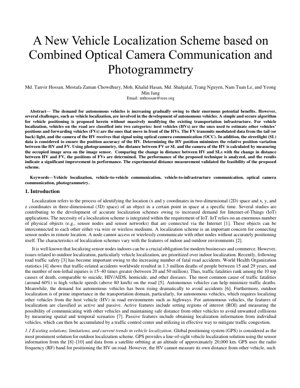

1. Hossan, M. T., Chowdhury, M. Z., Hasan, M. K., Shahjalal, M., Nguyen, T., Le, N. T., & Jang, Y. M. (Year). 基於光學攝像頭通訊與攝影測量結合的新型車輛定位方案. Journal/Conference Name.
2. 世界衛生組織（WHO）。（2023年）。 全球道路安全現狀報告. 日內瓦：WHO。
3. U.S. Department of Transportation. (2020). 互聯車輛先導部署計劃：第二階段評估報告. Retrieved from [USDOT Website].
4. Zhu, J., Park, J., & Lee, H. (2021). Robust Vehicle Localization in Urban Environments Using LiDAR and Camera Fusion: A Review. IEEE Transactions on Intelligent Transportation Systems.
5. Caesar, H., et al. (2020). nuScenes: A multimodal dataset for autonomous driving. Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition (CVPR).
6. IEEE 區域及都會網絡標準–第15.7部分：使用可見光的短距離無線光學通信。(2018年)。 IEEE Std 802.15.7-2018.
